Приціли оптичні. Колліматорні приціли.

У перекладі з латинської коліматор означає напрямний вздовж прямої- Т.е. просто. вирівнювач: Такі оптичні пристрої використовуються для побудови паралельних променів світла. Цілі, сконструйовані на основі паліма законодавців, проціджують зображення надзвичайної точки у нескінченності: спостерігач бачить червону точку або іншу мітку, ніби на лінзі об’єктива.

Завдання стрілка - змішати зображення мітки і ниток приклеювальною. Якщо зміщується зіниця ліворуч-право відносно центру об'єктива зображення мітки також зсунеться, залишаючись на зображенні мети. Якщо мітка зникне з поля зору, то це означає, що зіниця спостерігача перемістилася за межі об’ єктива: достатньо повернути око до початкового положення, і мітка відразу з’явиться знову.

Вибираючи колліматор, важливо зрозуміти, для чого ви будете його використовувати: характеристики колліматорних прицілів для полювання, спортивної стрільби і страйкбола розняті дуже істотно. Так що там: навіть деякі види полювання — наприклад, загони й стрільби по птасі — вимагають прицілів з різними мітками (див. розділ про види прицільних сіток). Окрім сітки і пр. технічних особливостей, принциповим фактором при виборі прицілу є сумісність зі зброєю.

Перед купуванням приладу рекомендується виділити 15 мін на опис теорії. Адже полювання з правильно підібраним колліматорним прицілом набагато більш ефективне, ніж з механічним, і більш « задовільна», ніж з зростаючою оптикою.

Пристрій і принцип роботи колліматорного прицілу

Принцип роботи колліматора залежить від того, яку систему він використовує. Колліматорні приціли зазвичай ділять на два типи.

  1. Рефлекторні (класичні) — англ. Reflector sights.
  2. Голографічні (дифракційні) — англ. Holographic sights, Holo sights.

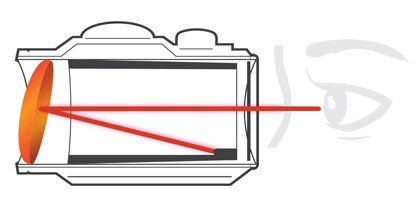

Отже, як працює класичний колліматорний прицілСхований в корпусі світлодіод випромінює світло в бік лінзи, на внутрішню поверхню якої нанесено напівпрозоре рефлекторне покриття. Проблиски світла, відбиваючись від поверхні лінзи в напрямку спостерігача, утворюють паралельний пучок. Саме завдяки паралельності випромінювання зсув зіниці відносно оптичної осі прицілу не призведе до « з'їзду» мітки з точки прицілювання.

СПРАВКА. Перші коломаторні приціли були створені на початку 20-го століття для потреб військової авіації. Під час Першої Світової Війни вони встановлювали на літаках-винищувачів і бомбардувальників, а після закінчення 2-ої « набралися » і ручним гвинтівкою.

Упрощенная схема работы рефлекторного коллиматора Устройство проекционной системы голографических прицелов EOTech

Голографічні приціли - Окремі прицільні пристрої, але для користувача вони мало відрізняються від рефлекторних колліматорів з червоною точкою. Замість стандартної мітки в площині лінзи спостерігач бачить голограму попереду, за склом: здається, що вона « звисає в повітрі» на відстані 5000 метрів від спостерігача.

СПРАВКА. У 2018 виконується 20 років з моменту створення голографічного колліматорного прицілу: піонерське розробки цих пристроїв стало інноваційною компанією EOTech (штат Мічиган, США).

Голографічний приціл містить лазерний випромінювач, який створює поляризоване світло. Випущений диодом лазерний промінь направляється на ряд відбивачів, у тому числі « вирівнювач» — коламаторний. Далі паралельні промені світла потрапляють на дифракційну решітку, а після взаємодії з нею освітлюють 3D-зображення прицельної сітки, « перев'язаної» у зорову лінзу. Голографічна плівка з сіткою діє як відбивач і скеровує зображення в бік ока стрілка, формуючи голограма.

На відміну від рефлекторних колліматорів, голографічні приціли не мають відбивного покриття на об’єктиві: ніщо не порушує хід світла через лінзу, в площині якої формується зображення. Ви можете чітко бачити ціль, в той час як прицельна сітка просто накладається на ваше поле зору.
