Трасошукач С.А.Т.4 + Genny4 Radiodetection (Велика Британія)+вимірюання глибини

C.A.T.4 та Genny4 – нове покоління трасопошукової системи сімейства C.A.T. та Genny (на зміну C.A.T.3 та Genny3).

https://drive.google.com/file/d/1Pj6wfn53lZvDALVcsXpnIXvwfGFtaQ8c/view?usp=sharing

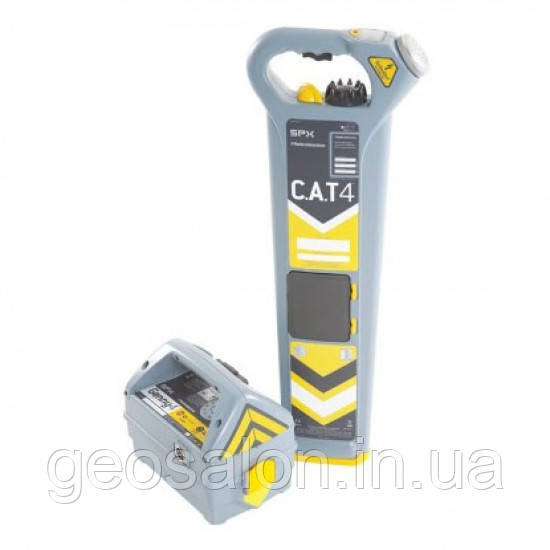

Трасопошукова система C.A.T.4 і Genny4 призначена для виявлення підземних комунікацій і включає локатор C.A.T.4 і генератор Genny4. Локатор C.A.T.4 дозволяє виявляти пасивні "природні" сигнали, які зазвичай випромінюють підземні металеві труби та кабелі на промислових частотах 50 Гц або низьких радіочастотах.

Генератор Genny4 використовується для подачі активних сигналів у лінію так, щоб їх можна було виявити та простежити за допомогою приймача (локатора). Таким чином здійснюється трасування лінії, що шукається, у тому числі і на великих відстанях. Одночасне виведення високоякісного двочастотного сигналу. Паралельно з відомим сигналом 33 кГц, призначеним для загальної локації, генератор Genny4 передає спеціалізовану частоту для локації об'єктів невеликого діаметра, що полегшує локалізацію таких комунікацій, як телевізійні кабелі та лінії вуличного освітлення, включаючи відгалуження. Для складних місць локації функція посилення сигналів дозволяє сигналам генератора Genny4 зондувати далі і глибше, і легко наводити ці сигнали на комунікації.

Режим пошуку Avoidance Mode™ локатора C.A.T4 дає змогу операторові перевіряти зони, призначені для розкриття ґрунту, на наявність сигналів промислової частоти, і сигналів генератора Genny4 і визначати точне положення комунікацій за один прохід. Вертикальна стовпчаста діаграма "з відміткою максимального рівня" на даному проході дає змогу користувачеві швидко розпізнати і націлитися на певний заглиблений провідник.

Генератор Genny4 забезпечує одночасне виведення високоякісного двочастотного сигналу. Паралельно з відомим сигналом 33 кГц, призначеним для загальної локації, генератор Genny4 передає спеціалізовану частоту для локації об'єктів невеликого діаметру, що полегшує локалізацію таких комунікацій, як телевізійні кабелі та лінії вуличного освітлення, включно з відгалужувачами. Для складних місць локації функція посилення сигналів дає змогу сигналам генератора зондувати далі та глибше, і легше наводити ці сигнали на комунікації.

Функція захисту від динамічного перевантаження локатора C.A.T4 автоматично відфільтровує перешкоди високого рівня, даючи змогу операторові працювати навіть в "електрично" галасливих зонах, наприклад, на підстанціях і під високовольтними кабелями, - не вимагаючи при цьому від оператора введення будь-яких параметрів.
Вищий рівень безпеки робіт із розкриття ґрунту

Як критичний інструмент безпеки, система C.A.T4 і Genny4 надає велику кількість функцій, призначених для забезпечення безпеки проведення цих робіт і допомоги при зниженні ризику пошкодження комунікацій неглибокого залягання.
Повна сумісність із попередніми версіями

Робочий інтерфейс C.A.T4 і Genny4 залишився звичним, як і той, що був запроваджений компанією Radiodetection у середині 80-х років минулого століття, та повністю сумісний з попередніми версіями приладу. Наприклад, усе допоміжне приладдя генератора Genny3 сумісне з приладдям генератора Genny4.

Компанія Radiodetection надає повний спектр можливостей навчання операторів, менеджерів та інструкторів для допомоги у використанні найкращих способів роботи та підтримки забезпечення надійності та відповідальності при локації кабелів і труб. Звертайтеся, будь ласка, до місцевого представництва компанії для отримання більш детальної інформації.

Захист від динамічного перевантаження

Високі рівні електричних перешкод, що трапляються навколо підстанцій і поблизу високовольтних ліній, можуть спричинити перевантаження чутливої електроніки. Функція захисту від динамічного перевантаження автоматично відфільтровує ці перешкоди, даючи змогу C.A.T4 виконувати локацію там, де інші пристрої цього типу зустрічаються зі значними труднощами.

Звичний інтерфейс

Мінімальні вимоги до перепідготовки для роботи з новим поколінням локаторів - збережено класичний зовнішній вигляд C.A.T.

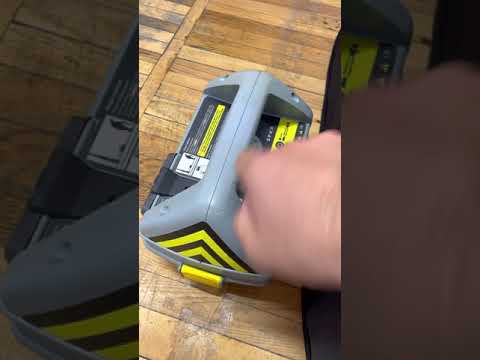

Генератор Genny4

Можливість локації на великих відстанях і глибше, включно з
відводи комунікацій, завдяки посиленню сигналу і застосуванню одночасного двочастотного виходу.
Локація кабелів малого діаметра

Застосування одночасного двочастотного виходу та прості, інтуїтивно зрозумілі методи локації допомагають користувачам C.A.T4 та Genny4 детектувати кабелі малого діаметру, наприклад, телекомунікаційні кабелі типу кручена пара, лінії передавання кабельного TV, відгалуження та спуски, які історично важко виявляти, та зменшити ризик пошкодження таких кабелів.
Режим обходу "Avoidance Mode™"

Цей режим прискорює процес сканування перед розкриттям ґрунту за рахунок одночасного пошуку сигналів промислової частоти, радіочастотних сигналів і сигналів від генератора Genny. Цей режим локатора C.A.T4 забезпечує повністю контрольований відгук, даючи змогу операторам швидко визначати точне положення підземної лінії і виконувати її трасування, практично, в будь-якій зоні. Реальний звуковий сигнал дає змогу операторам розрізняти окремі сигнали та комунікації, забезпечуючи максимальну швидкість локації за збереження безпеки.
Реальний звук

Звукові сигнали, що генеруються C.A.T4, виходять з виявлених сигналів. Сигнали промислової та радіочастоти, а також генератора Genny, можна легко відрізнити один від одного та від фонового шуму, допомагаючи ідентифікувати лінії комунікації, які шукають, і розрізняти близько розташовані комунікації.
Функція посилення сигналу генератора Genny4

Одночасно зі звичайним режимом подачі сигналу промислової частоти генератор Genny4 має функцію посилення сигналу (Signal Boost), яка дає змогу збільшувати вихідний сигнал до 10-ти разів, даючи змогу операторам виявляти комунікації на більшій глибині та відстані.

Технічні характеристики
Технічні характеристики C.A.T4

Пошук кабелів одночасно
на двох частотах

Інноваційна функція, призначена для локації кабелів
невеликого діаметра: телекомунікаційні типу вита пара, лінії
передачі кабельного TV, відгалуження та спуски.

Захист від динамічного
перевантаження

Можливість продовження роботи в зашумлених зонах, де інші
локатори зазнають великих труднощів.

Комплексний режим пошуку

Підвищення швидкості зйомки шляхом одночасного використання для
пошуку сигналів режимів Power і Radio, а також генератора Genny.

Попередження про
розгойдування локатора

Допомагає коректному застосуванню завдяки попередженню про те, що локатор CAT переміщують (хитають) занадто швидко.

Програма C.A.T Manager

Додаток для PC, призначений для оновлення програми,
конфігурування локатора C.A.T4s і вилучення даних, використовуючи
простий і швидкий інтерфейс - створення файлу KML для перегляду в картах Google.

Індикатор сервісу та
функція CALSafe

Допомагає управлінню проведенням робіт, забезпечуючи
попереджувальний зворотний відлік від дати калібрування локатора і,
додатково, запобігаючи можливості його використання.

Функція eCERT™ -
онлайн калібрування

Додаткове розширення дії сертифіката калібрування ще на один рік, шляхом дистанційної перевірки калібрування.

Специфікації

Виробник Radiodetection, Великобританія
