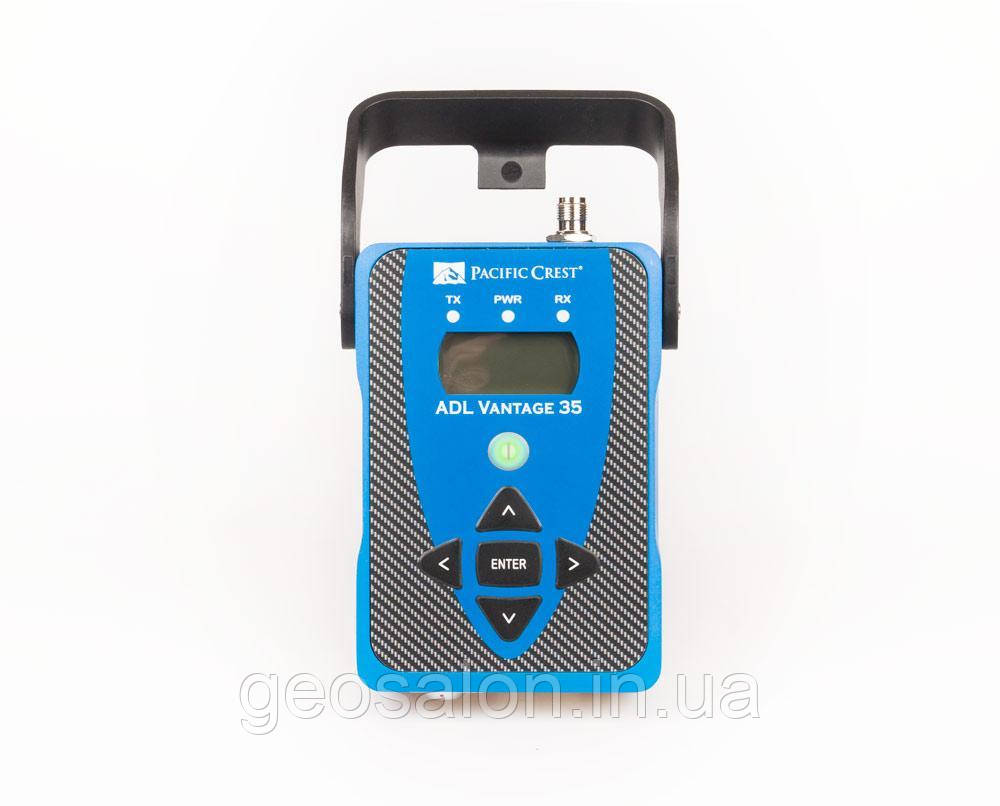

Радіомодем (35W) ADL Vantage 35 430-470 МГц ( Trimble TDL 450H)

Розроблена для використання в GNSS зйомці, серія радіомодемів Pacific Crest ADL Vantage 35(Trimble TDL 450) має широкі можливості налаштування і має високу надійність. Ці радіомодеми є втіленням новітніх технологій Trimble в області бездротової передачі даних. для геодезистів, які прагнуть щодня досягати максимальних результатів, Pacific Crest ADL Vantage 35(Trimble TDL 450) є суттєвим кроком вперед в області радіотехнологій.

Pacific Crest ADL Vantage 35(Trimble TDL 450H) – це новітній високошвидкісний УКВ – радіомодем для бездротової передачі даних, здатний витримати всі навантаження при щоденній експлуатації в складних умовах. Повністю металева конструкція має високу стійкість до падінь і атмосферних впливів, дозволяючи впевнено виконувати роботу.

Повнофункціональний інтерфейс користувача дозволяє швидко змінювати конфігурацію і виробляти діагностику в польових умовах, забезпечуючи максимальну продуктивність. Модем володіє можливістю адаптації до конкретних умов: його вихідну потужність можна збільшити при роботі на великих відстанях і зменшити на коротких відстанях для продовження часу роботи від акумулятора.

У радіомодемів передбачений доступ до діагностичних даних безпосередньо в польових умовах. Таким чином, можна усунути всі проблеми, пов'язані з потужністю сигналу і внести необхідні зміни для підтримки продуктивної роботи.

Прості у використанні і високонадійні радіомодеми серії Trimble TDL 450 забезпечують передачу, ретрансляцію і прийом даних поправок реального часу, що використовуються GPS / GNSS приймачами Trimble. Компактні розміри дозволяють легко встановлювати радіомодеми на одному штативі з приймачем або на окремому штативі за допомогою кріплення, що входить в стандартний комплект поставки.

У режимі передачі Pacific Crest ADL Vantage 35(Trimble TDL450H) передає поправки безпосередньо на радіоприймачі і пристрої, забезпечені радіомодулем. Покриття мережі може бути розширене за допомогою одного або двох ретрансляторів.

При роботі в якості ретранслятора Pacific Crest ADL Vantage 35(TDL 450H) дозволяє охопити недоступні або приховані за перешкодами місця завдяки розширеній дальності дії і суцільному покриттю всього об'єкта. Завдяки такій універсальності один додатковий радиомодем завжди можна використовувати в якості резервного або "запасного" для вирішення паралельних завдань.

Радіомодем (35W) ADL Vantage 35 430-470 МГц (Trimble TDL 450H)
Pacific Crest ADL Vantage 35 430-470 МГц
ADL Vantage 35 (Trimble TDL 450H) - це представник нового покоління високошвидкісних УКХ-модемів компанії Pacific Crest (Trimble). Вони спроектовані для застосування в системах GNSS/RTK зйомки та експлуатації в жорстких польових умовах. Суцільнометалевий корпус виробів забезпечує захист від ударних впливів і несприятливих погодних умов.

Відмінними рисами даних моделей є наявність вбудованих екрану і клавіш для управління налаштуваннями, розширені діапазони частот і можливість установки проміжних значень потужності передачі в інтервалі від 2 до 35 Вт для ADL Vantage Pro і до 4 Вт - для ADL Vantage.

Модеми повністю сумісні з наявними виробами Pacific Crest (RFM, PDL), SATEL і Trimble (HPB) і забезпечують можливість модернізації вже розгорнутих систем.

Основні характеристики модему ADL Vantage Pro (ADL Vantage):

Настроювана потужність передавача від 2 до 35 Вт (для ADL Vantage - до 4 Вт) з можливістю встановлення проміжних значень;
Багатофункціональний користувальницький інтерфейс (клавіші та екран меню на корпусі приладу;
Міцна і компактна конструкція;
Повний пиловологозахист;
Висока канальна швидкість передачі зі зменшеною затримкою і зниженим енергоспоживанням;
Розширені смуги пропускання (390-430 і 430-473 МГц);
Нове програмне забезпечення ADLConf для налаштувань приладів, сумісне з Windows 7, XP, Vista.

Технічні характеристики
Гарантія, рік 1 рік
Підтримувані протоколи
Transparent EOT/EOC (Без обрамлення), Packetswitched (Пакетного передавання), Trimmark , Trimtalk, TT450S (HW), Satel
Діапазон частот, МГц 430-470 МГц
Швидкість передачі даних 9600/19200 біт/сек для 4FSK,4800/8000/9600/16000/19200 біт/сек для GMSK
Інтерфейс користувача Дворядковий, 16-и символьний РК-дисплей і 5 кнопок управління
Інтерфейс RS-232 до 115200 біт/сек
Потужність передавача Від 2 Вт до 35 Вт
Напруга живлення 11.0 - 16.0 В за сили струму до 15 А
Пило- вологозахищеність IP67
Робоча температура Від -40°С до +65°С (на приймання/передавання)
Температура зберігання Від -55°С до +85°С
Чутливість -110 дБм
Роз'єм антени TNC, 50 Ом
Роз'єм живлення Lemo 5-pin
Розміри, мм 119 х 86 х 213 мм
Вага, кг 1.95 кг

комплектація

Радіомодем Pacific Crest ADL Vantage 35(Trimble TDL 450H)
антена
антенний кабель із кріпленням на віху
кріплення антени на штатив
кабель для налаштування радіомодема
Y-кабель для підключення радіомодема до GNSS-приймача і зовнішньої батареї
транспортувальний кейс
