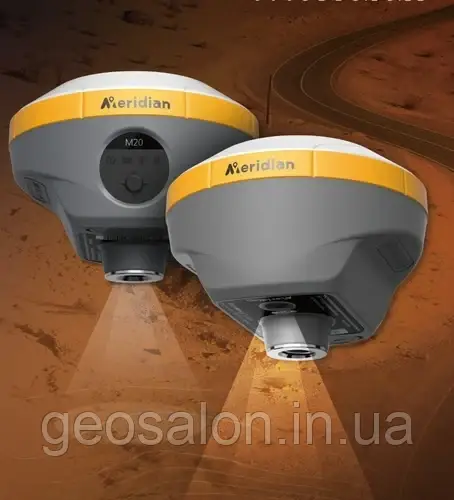

GNSS/ RTK приймач Meridian M20

Meridian M20 GNSS RTK — сучасне рішення, що поєднує передові технології з високоякісною HD-камерою, інтеграцією IMU та 4G. Пристрій не потребує калібрування, що значно підвищує ефективність роботи. Завдяки компактному та легкому дизайну, M20 стане ідеальним вибором для інженерів під час розмітки, зйомки та забезпечення високої точності позиціонування.
AR-розмітка: новий рівень точності
Використання візуального позиціонування дозволяє легко знаходити точки шляхом накладення проєктних файлів на реальні об’єкти. Це значно прискорює розмітку та робить її інтуїтивно зрозумілою.

HD-камера забезпечує високу точність завдяки точному відстеженню сигналу.
360-градусна AR-розмітка дозволяє швидко перемикатися між ручним контролером і ровером, гарантуючи ефективність і швидкість роботи.
IMU без калібрування
Пристрій оснащено IMU із кутом охоплення 120°, яка працює без потреби у калібруванні. Така конструкція забезпечує стабільність і високу точність навіть у важкодоступних місцях, недоступних для традиційних RTK-систем. Це значно розширює сферу застосування пристрою.
Тривалий час роботи
M20 забезпечує до 26 годин автономної роботи, дозволяючи користувачам виконувати завдання протягом усього дня без перерв. Це також знижує ризик втрати даних через розряджання батареї.
Розширений робочий діапазон
Вбудований внутрішній радіомодуль із підтримкою протоколу MeridianLink забезпечує дальність роботи до 15 км. Завдяки відсутності потреби у зовнішньому радіообладнанні, M20 є легшим, зручнішим у транспортуванні та простішим у використанні.
Підтримка усіх супутникових систем
Пристрій підтримує всі основні супутникові системи: BDS, GPS, GLONASS, Galileo, QZSS та SBAS. Завдяки 1408 каналам M20 забезпечує максимальну точність та надійність у відстеженні GNSS-сигналів.
Технічні характеристики
Система Linux

Сигнал GNSS

Канал 1408

BDS B1I, B2I, B3I, B1C, B2a, B2b*

GPS L1 C/A, L1C*, L2P(Y), L2C, L5

ГЛОНАСС L1, L2, L3*

ГАЛІЛЕО E1, E5a, E5b, E6*

QZSS L1, L2, L5, L6*

SBAS L5*

NavIC(IRNSS)* L1, L2, L5

L-діапазон B2b PPP (тільки для Азійсько-Тихоокеанського регіону)

Формат даних CMR, CMR+, RTCM2.X, RTCM3.X

Вихідні дані NMEA-0183, RINEX, TXT

Швидкість оновлення даних До 20 Гц

Час повторного захоплення <1с

Холодний старт <40с

Позиціювання Продуктивність

Одинарне позиціювання (RMS) Горизонталь: 1.5м      |      Вертикаль: 3.0м

DGPS (RMS) Горизонталь: 0.4м      |      Вертикаль: 0.8м

Кінематика в реальному часі (RMS)

Горизонталь: ±(8мм+1×10-6·D)

Вертикаль: ±(15мм+1×10-6·D)

Точність швидкості (RMS) 0.03м/с

Статична точність (RMS)

Горизонталь: ± (2.5мм+0.5-6·D)

Вертикаль: ± (5мм+0.5-6·D)

Точність часу (RMS) 20нс

Точність швидкості ≥0.03м/с

Точність компенсації нахилу  ≤2см(Кут нахилу≤60°, до 120°)

Частота оновлення IMU 200Гц

Зв’язок Bluetooth

V2.1+EDR/V4.0 Двоє режим

WiFi 802.11 a/b/g/n/ac

Стаціонарний LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28

LTE TDD: B38/39/40/41 WCDMA: B1/2/4/5/6/8/19

GSM: B2/3/5/8

Носій До 64 ГБ

Внутрішнє радіо

Потужність передавання: 2В (37±1dBm) 1В (30±1dBm)

Частота: 410~470 МГц

Протокол: TRIMTALK, TRIMMK3, SOUTH, TRANSEOT, SATEL, MeridianLink за бажанням

Повітряна швидкість: 9600, 19200

Акумулятор

Технічні характеристики

7.4В, 7000мАг літій-іонна перезаряджувана батарея

Час роботи

RTK Ровер: до 26 годин (Типове споживання потужності)

Статичний: до 30 годин (Типове споживання потужності)

Зарядка

Підтримка USB PD 15В/2А (Підтримує адаптер швидкої зарядки)

Навколишнє середовище

Температура експлуатації -40°C~+85°C

Температура зберігання  -55°C~+85°C

Антисейсмічний Падіння з 2м onto concrete

Пилопроникність та водонепроникність IP67

Фізичні характеристики

AR Камера

500 Мегапікселів, великий кут зору,

підтримує онлайн-надбудову

I/O Інтерфейс

1× USB тип-C; 1 × SMA антена; 1× слот для SIM-карт; 1 × 5 пін LEMO

Розміри

119мм×119мм×76мм

Вага 662г

опція підключення до GNSS мережі перманентних базових станцій SystemNet на території України терміном на 1 рік (50% знижка)- 1 шт.
