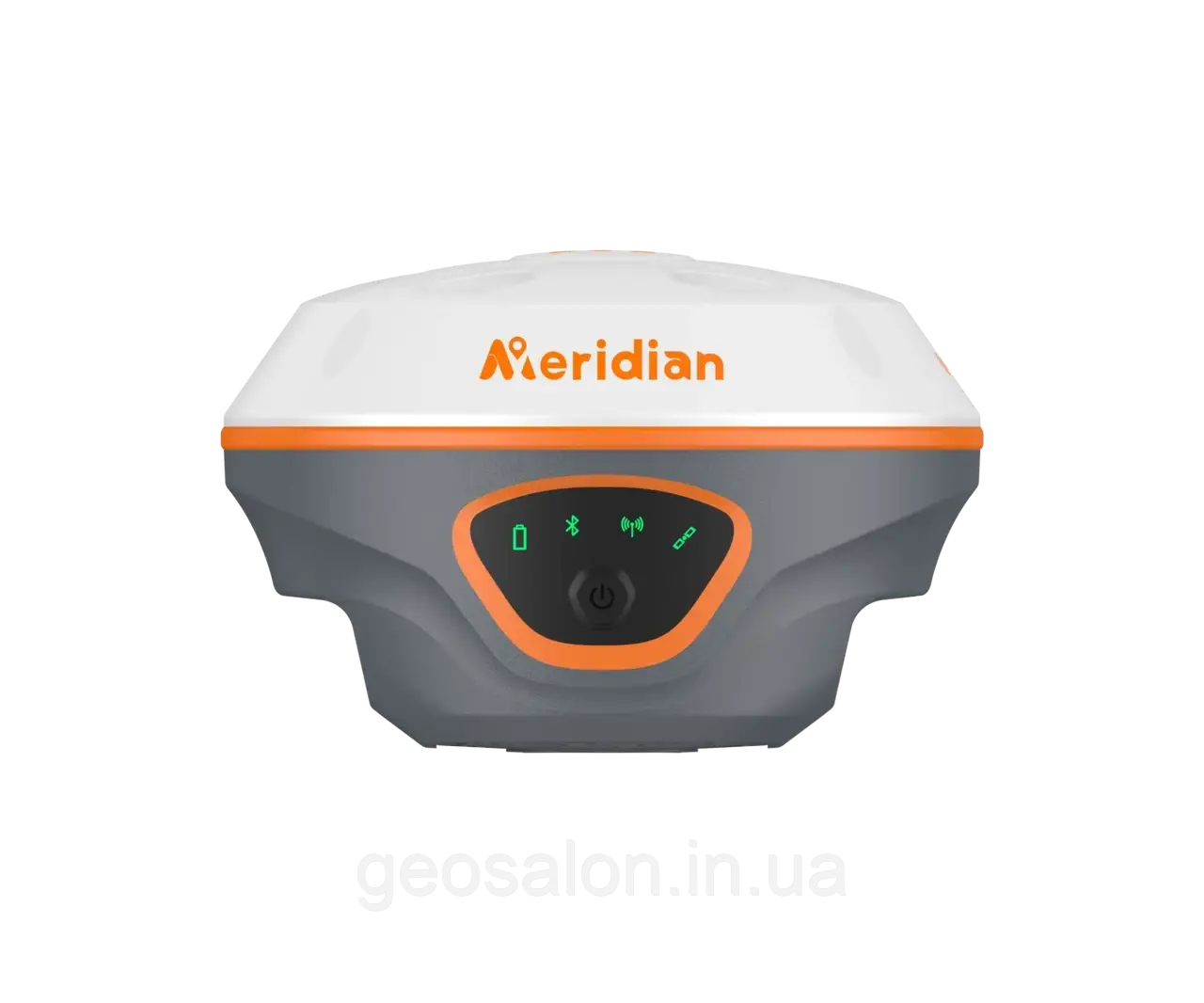

GNSS/ RTK приймач Meridian M20L

Інноваційне рішення для точних вимірювань
Meridian M20L поєднує новітню лазерну технологію, IMU та 4G інтеграцію. Завдяки відсутності потреби у калібруванні пристрій забезпечує високу ефективність роботи, а використання лазера дозволяє виконувати зйомки без використання віхи. Це зменшує ризики та підвищує продуктивність.
M20L відкриває нові можливості для роботи в складних і небезпечних умовах, таких як:

розмітка в зоні водойм,
зйомка паль мостів,
зйомка висот,
муніципальні та промислові вимірювання,
комбіновані зовнішні й внутрішні роботи,
роботи на об’єктах енергетики.
Зручний зелений лазер
Використання зеленої лазерної технології виводить точність позиціонування на новий рівень.

Лазер з дальністю до 100 метрів дозволяє працювати без віхи, спрощуючи процес зйомки.
Поєднання лазера з GNSS, IMU та 4G забезпечує високу точність без калібрування, значно скорочуючи витрати часу та знижуючи ризики.
IMU без калібрування
M20L оснащений лазером та IMU із кутом охоплення 120°, які працюють без калібрування. Це дозволяє ефективно використовувати пристрій у важкодоступних місцях, недосяжних для традиційних RTK-систем, розширюючи можливості застосування.
Компактний розмір
Модель виконана у форм-факторі долонного розміру, що робить її легкою та зручною у використанні під час виїзних робіт.
Потужна батарея
Акумулятор ємністю 7000 мА·год (7,4 В) забезпечує більше ніж 26 годин автономної роботи. Функція швидкого заряджання дозволяє мінімізувати час простою.
Підтримка всіх супутникових систем
Пристрій сумісний із найпоширенішими супутниковими системами:

BDS, GPS, GLONASS, Galileo, QZSS, SBAS, L-Band.

Завдяки 1408 каналам, M20L відзначається винятковою здатністю відстеження GNSS-сигналів навіть у складних умовах.
Технічні характеристики
Сигнал GNSS

Канал 1408

BDS B1I, B2I, B3I, B1C, B2a, B2b*

GPS L1 C/A, L1C, L2P(Y), L2C, L5

ГЛОНАСС L1, L2, L3*

ГАЛІЛЕО E1, E5a, E5b, E6*

QZSS L1C/A, L1C, L2C, L5, L6*

SBAS L1, L5*

NavIC(IRNSS)* L5

L-діапазон B2b PPP (тільки для Азійсько-Тихоокеанського регіону)& HAS*

Формат даних CMR, CMR+, RTCM2.X, RTCM3.X

Вихідні дані NMEA-0183, RINEX, TXT

Швидкість оновлення даних До 20 Гц

Час повторного захоплення <1с

Холодний старт <40с

Продуктивність позиціювання Одинарне позиціювання (RMS)

Горизонталь: 1.5м      |      Вертикаль: 3.0м

DGPS (RMS)

Горизонталь: 0.4м      |      Вертикаль: 0.8м

Кінематика в реальному часі (RMS)

Горизонталь: ±(8мм+1ppm)

Вертикаль: ±(15мм+1ppm)

Точність швидкості (RMS) 0.03м/с

Статична точність (RMS)

Горизонталь: ± (2.5мм+0.5ppm)

Вертикаль: ± (5мм+0.5ppm)

Точність часу (RMS) 20нс

Точність швидкості ≥0.03м/с

Точність компенсації нахилу  ≤2см(Кут нахилу≤60°, до 120°)

Частота оновлення IMU 200Гц

Точність лазера (RMS)

Горизонталь: ±(8мм+3мм/м)

Вертикаль: ±(15мм+3мм/м)

Зв’язок Bluetooth

SPP3.0+BLE5.0 Двоє режим WiFi

802.11 a/b/g/n/ac Стаціонарний

LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28

LTE TDD: B38/39/40/41

WCDMA: B1/2/4/5/6/8/19

GSM: B2/3/5/8

Носій 32ГБ

Внутрішнє радіо

Потужність передавання: 2В (37±1dBm) 1В (30±1dBm)

Частота: 410~470 МГц

Протокол: SOUTH19200, SOUTH9600, TRIMTALK9600,

TRANSEOT, SATEL

Повітряна швидкість: 9600, 19200

Акумулятор

Технічні характеристики

7.4В, 7000мАг літій-іонна перезаряджувана батарея

Час роботи

Лазерний RTK Ровер: до 20 годин (Типове споживання потужності)

Статичний: до 40 годин (Типове споживання потужності)

Зарядка

Підтримка USB PD 15В/2А (Підтримує адаптер швидкої зарядки)

Навколишнє середовище

Температура експлуатації -40°C~+85°C

Температура зберігання  -55°C~+85°C

Антисейсмічний Падіння з 2м onto concrete

Пилопроникність та водонепроникність IP67

Фізичні характеристики

I/O Інтерфейс 1× USB тип-C; 1 × TNC антена; 1× слот для SIM-карт; 1 × 5 пін LEMO

Розміри

125мм×125мм×79мм

Вага ≤699г

опція підключення до GNSS мережі перманентних базових станцій SystemNet на території України терміном на 1 рік (50% знижка)- 1 шт.
